11月28日，中央電視臺新聞?lì)l道《朝聞天下》對“青島市安全風險綜合監測預警平臺”進行了報道。

作為全國18個安全風險綜合監測預警平臺建設試點城市之一，青島市打造了“空天地”立體化的城市安全風險綜合監測預警體系。宏電股份作為智慧水利水務專家型企業，為其中的城市排水監測部分提供了智能感知監測產品和系統解決方案。

本項目對青島市內的200多處排水管網、排水泵站進行水位、流量、水質監測站點的建設，采用宏電水位、流量、水質傳感器進行數據采集，通過宏電遙測終端機將數據上傳至監測平臺，實現監測點水位、流量、水質的自動在線監測，為城市排水安全監管提供數據支撐。

1、排水泵站水位監測

在排水泵站布設智能水位監測站，根據現場實際情況，在進水池水位會出現溢流情況的泵站內使用宏電H5110-DY壓力式水位計，其余泵站使用H1600雷達水位計，水位計采集水池內的水位數據，H5110遙測終端機將數據傳輸至監測平臺，實現排水泵站的智能化監測。

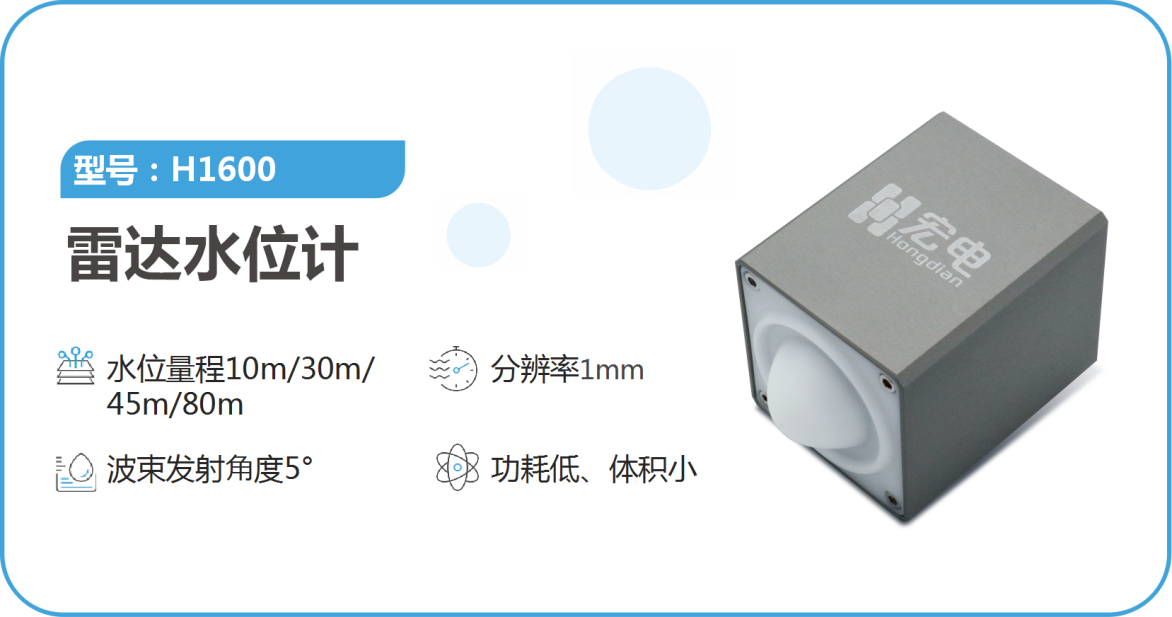

H1600雷達水位計

采用高頻微波雷達技術、波動水面測量模型與高精度信號處理算法；非接觸式測量，受溫度梯度、壓力、空氣密度、風或其他?象環境條件以及污水腐蝕、泥沙等影響小；可通過RS485接口與RTU/PLC等連接，在架線困難的苛刻環境下進行無線數據傳輸；IP68防護、防雷、防反接設計，適用于多種野外環境。

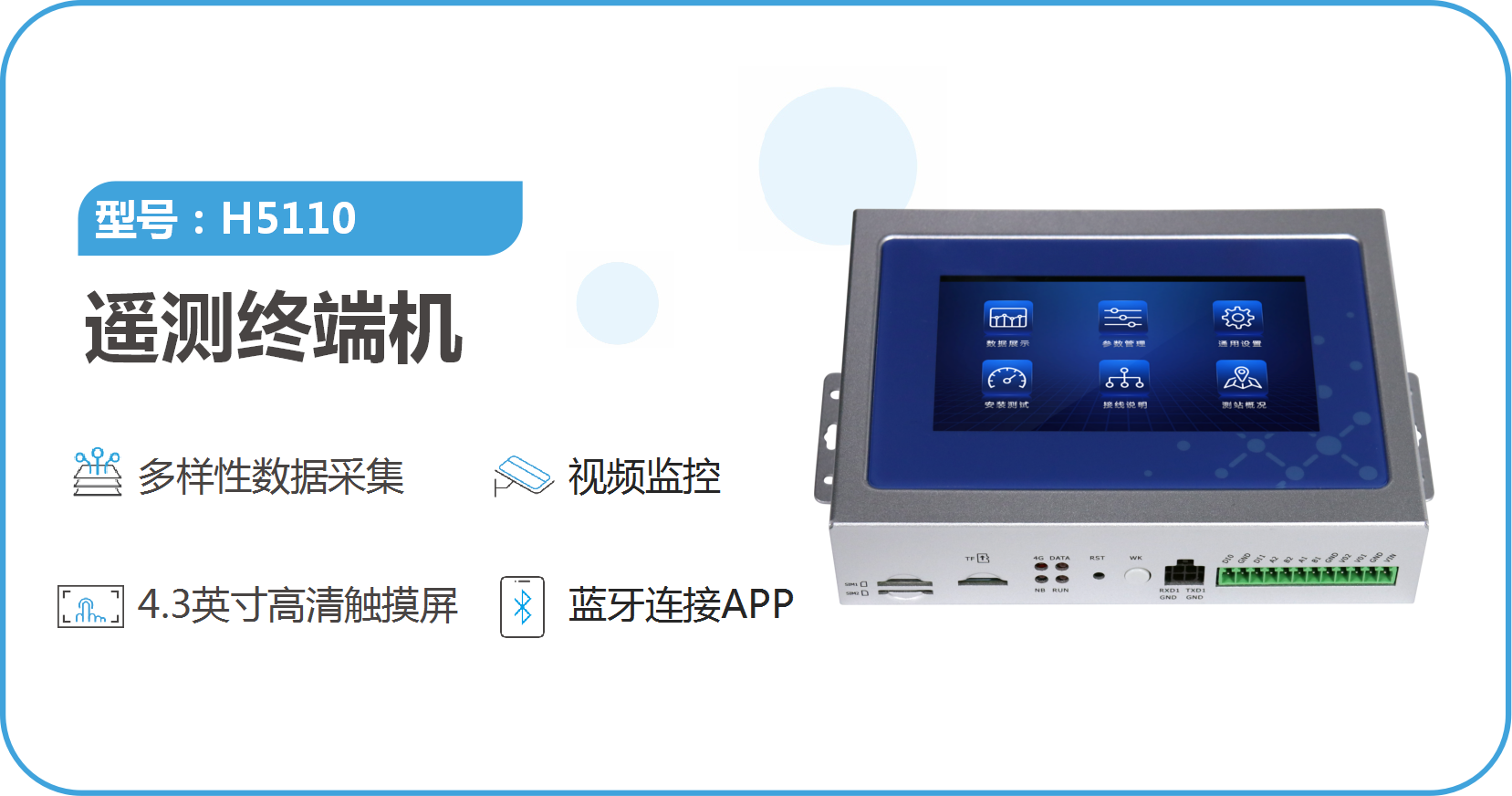

H5110 遙測終端機

一款集數據采集與存儲、圖片拍照與視頻監控、遠程控制、4G全網通和衛星通信方式的工業級遙測終端，遵循《SL651-2014水文監測數據通信規約》；具備數據采集、存儲、控制、報警及傳輸?shù)染C合功能；可通過LCD觸摸屏進行本地操作；配套藍牙連接APP，設備配置方便快捷。

2、排水管網、排水泵站流量監測

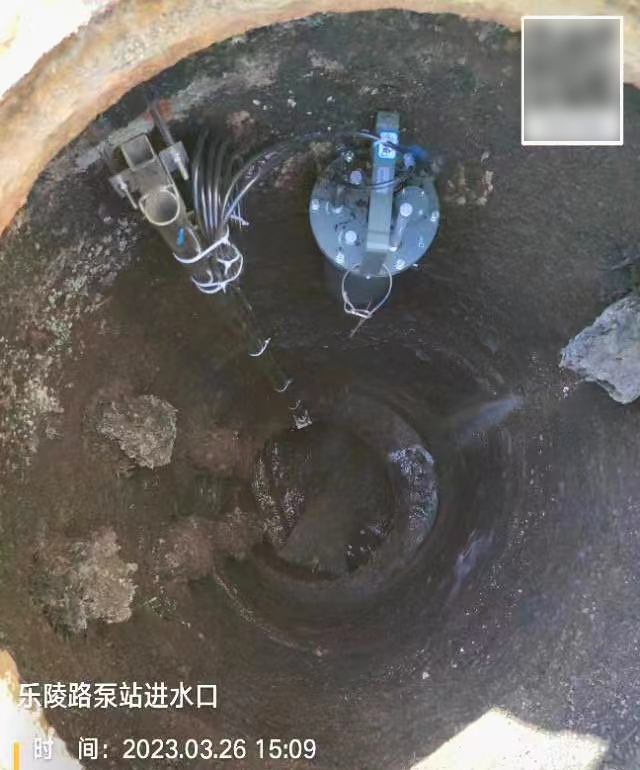

在排水管網、排水泵站的進水口和出水口等監測點布設智能流量監測站，由宏電H1688聲學多普勒流量計測量窨井或泵站內流體的水位和流速流量，H5110-H窨井綜合采集儀將數據通過4G Cat.1/NB-IoT無線網絡傳輸至監測平臺，實現對排水管網、排水泵站內流量數據的可視化監測。

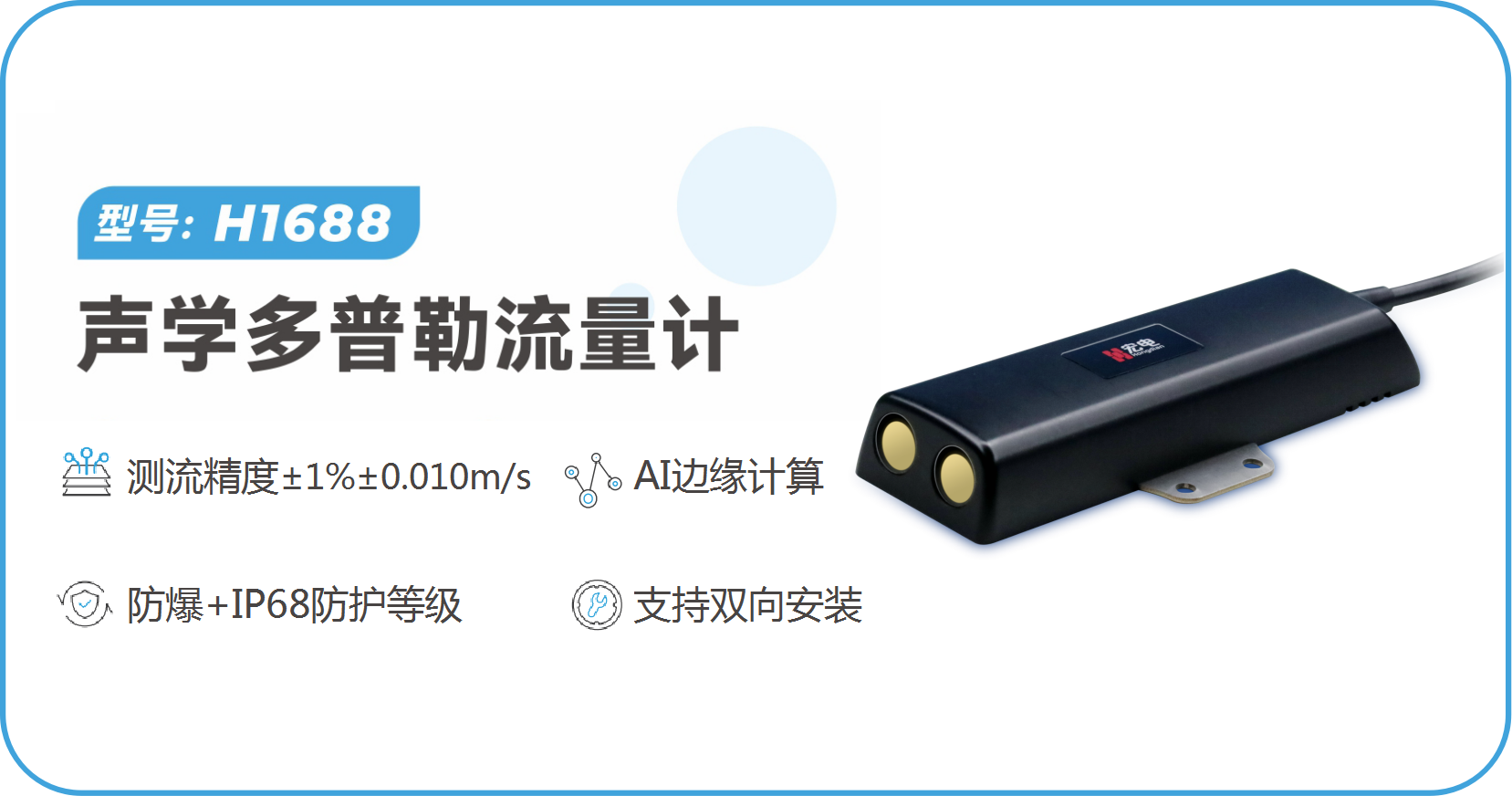

H1688聲學多普勒流量計

一款性價比非常高的接觸式測流設備，尤其適用于濁度大于20mg/L的流體流量測量。采用防水設計，長期在水中可穩定測量流速、流量、水位、水溫等數據；支持順?biāo)惭b和逆水安裝兩種方式；內置表壓型壓力傳感器，多種斷面水動力模型與流量智能積分算法，保證水流量測量的準確性和穩定性。

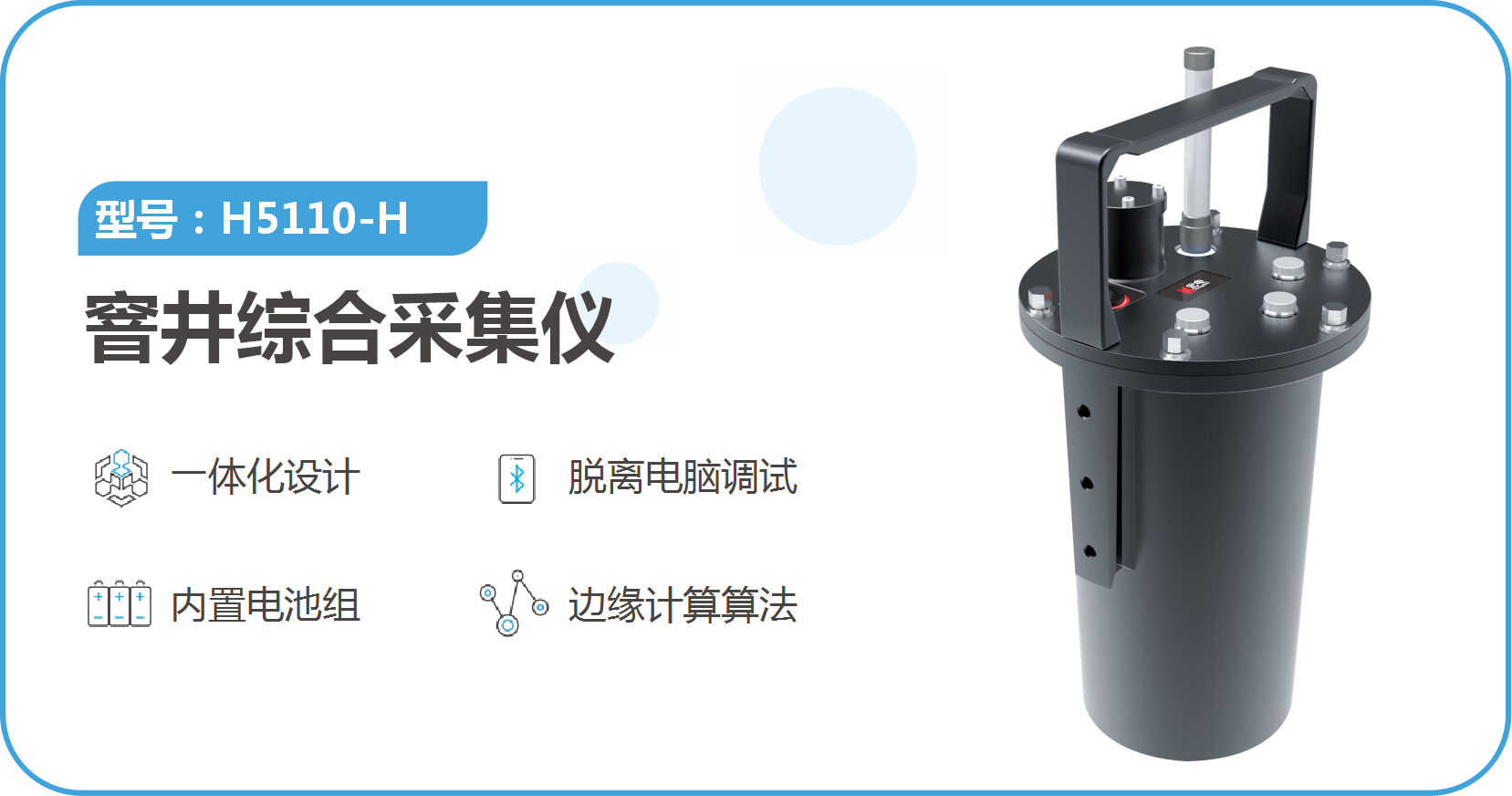

H5110-H窨井綜合采集儀

以高性能低功耗微控制器為核心，具有4G Cat.1/NB-IoT無線網絡通信功能，集數據采集、存儲、控制、通信和遠程管理等功能于一體。采用一體化結構設計，高防護性金屬外殼；內置大容量電池組、多通道采集儀、通訊模塊、藍牙模塊；外部接口采用合金材質航空插頭設計，具備防水防腐蝕水汽能力且可方便對接傳感器。

3、排水管網水位監測

在主城區內的排水主干管網布設智能水位監測站，由宏電H5110-DY壓力式水位計測量窨井內流體的水位數據，H5110-H窨井綜合采集儀將數據傳輸至監測平臺，實現水位數據的準確性、完整性、及時性和可靠性監測。

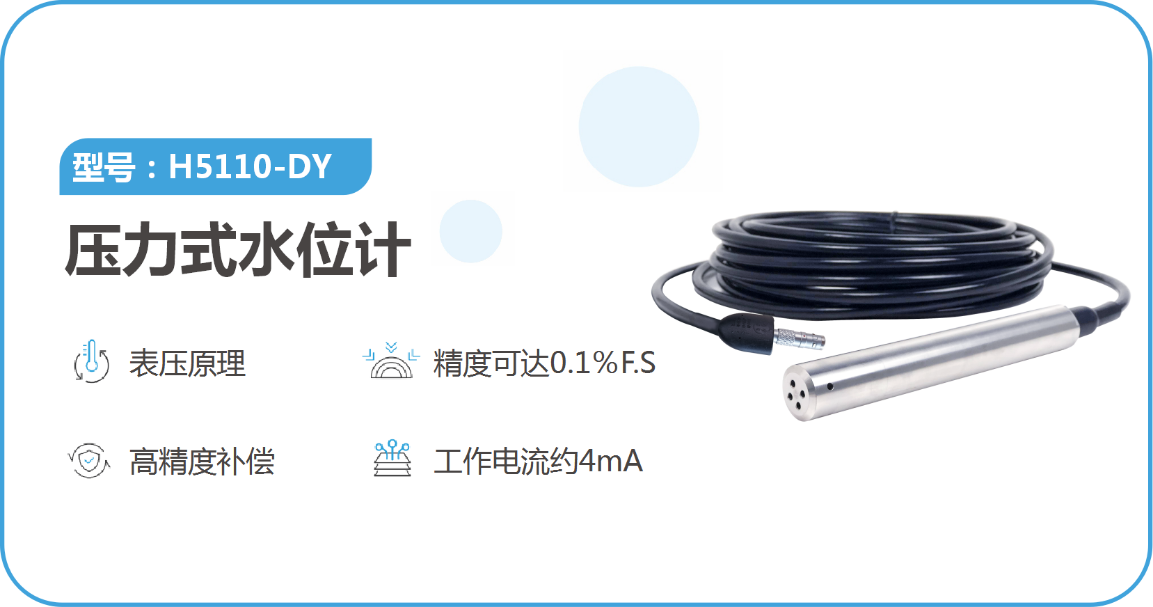

H5110-DY壓力式水位計

一種投入式水位測量傳感器，采用先進的混合信號處理技術、獨特的補償方法實現高精度水位測量。全量程數字化線性校正，全溫區數字化溫度誤差補償，補償參數存儲在非易失存儲器中。多重安全保護機制，電路部分帶有電源監控和看門狗監視功能。機械部分是不銹鋼全密封結構，產品長期投入水中使用，安全可靠。電路采用低功耗設計，整機耗電量很低，非常適合電池供電的場合。

4、排水管網水質監測

在監測點布設智能水質監測站，由COD傳感器測量排水管網中的COD參數，宏電H5110-H窨井綜合采集儀將數據傳輸至監測平臺，實現遠程實時監測排水管網中的水體水質情況。

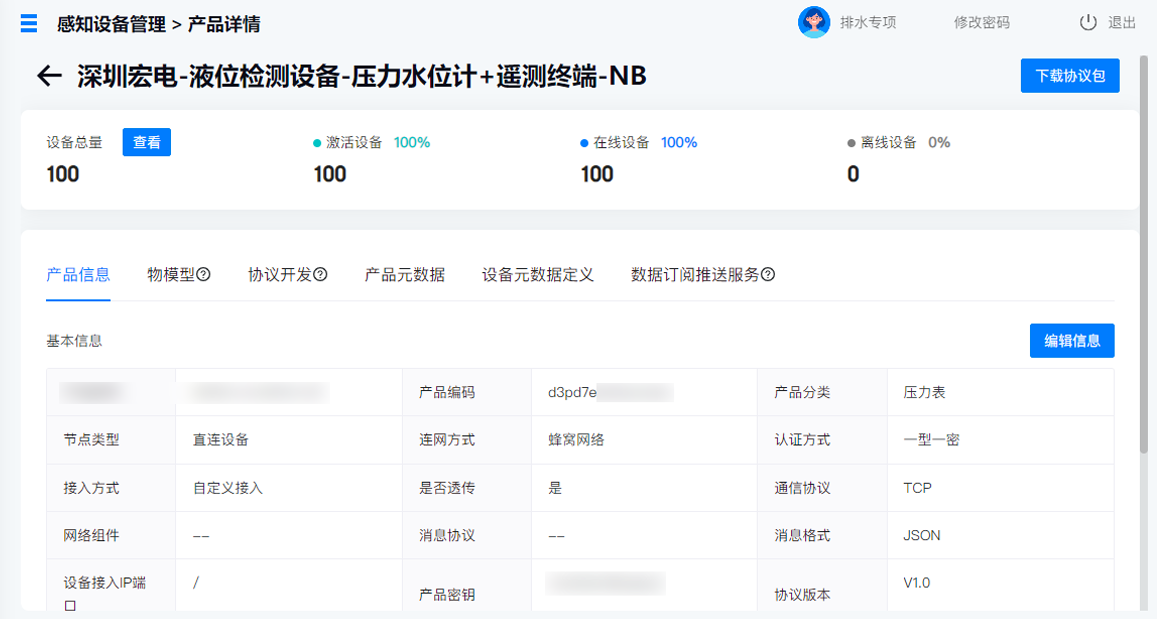

▲平臺設備管理界面

目前，宏電智能感知監測產品已助力實現對青島主城區278公里排水管線的監測。自2023年上半年項目上線試運行以來，宏電產品運行穩定，在線率保持在100%。宏電智能感知監測產品對排水管網的水位、流量、水質數據的遠程在線測量，有助管理部門實時掌握管網總體運行狀況，為及時發現風險隱患，有效開展應急處置提供數據支撐。

宏電股份深入布局城市生命線安全監測領域，融合領先的物聯網、感知監測、AI、大數據、廣域通信、邊緣計算等新興技術，基于自主研發的軟硬件與解決方案產品矩陣，在供排水、燃?xì)狻蛄骸崃Φ榷鄠€(gè)專項場景落地應用，為城市應急安全管理提供數智力量。
