助力城市管網監測智慧化，宏電亮相粵港澳大灣區生態環境技術與設備展

2020年11月3日，2020粵港澳大灣區生態環境技術與設備展覽會在深圳國際會展中心盛大開幕，展會旨在促進提升粵港澳大灣區城市競爭力、可持續性及環境的宜居性，匯聚了百余家優秀企業參展，展示產品及技術覆蓋智慧環保、城鎮供排水、水污染治理、環境監測等領域，吸引了上萬名專業觀眾前來參觀。

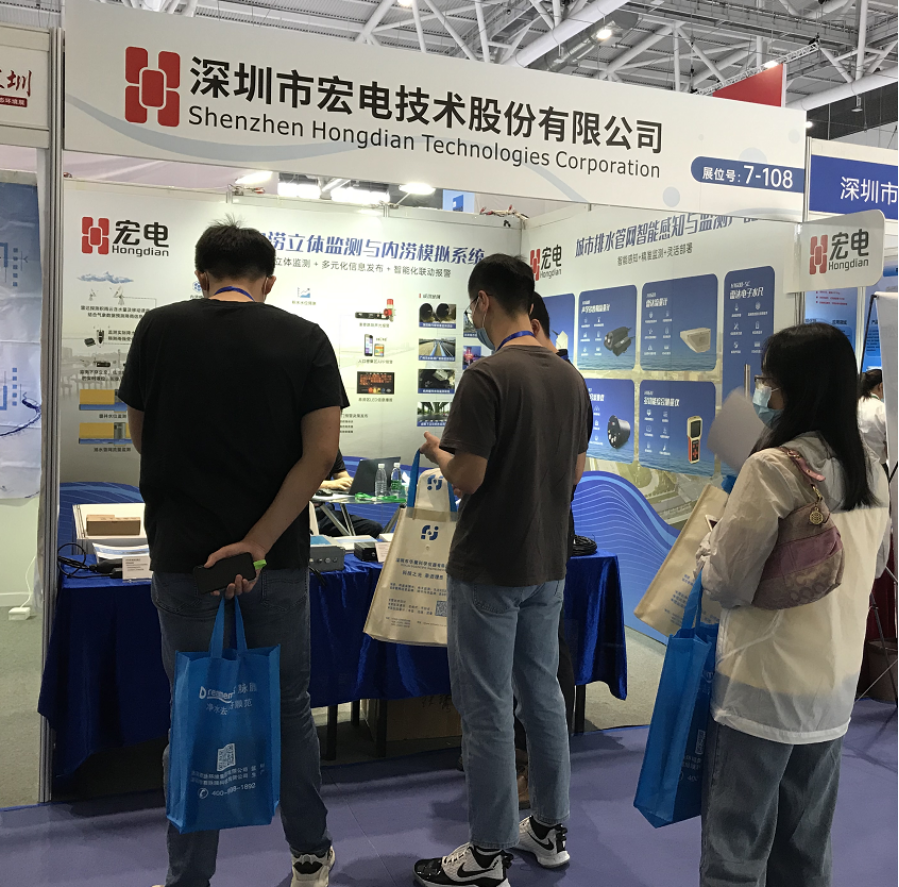

作為國內智慧水利水務專家型企業，宏電受邀亮相展會，現場展示了一系列智能感知與監測新產品和解決方案，吸引了廣大新老客戶、各界朋友蒞臨展位現場參觀體驗，洽談合作。

城市排水管網智能感知與監測新品

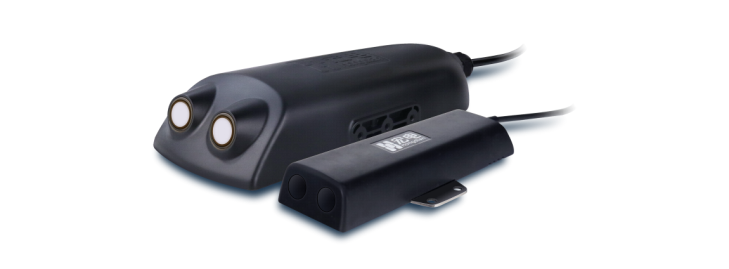

1、聲學多普勒流量計

宏電H1688聲學多普勒流量計是一款高性價比的接觸式測流傳感器設備，集合了多種硬科技：

?超聲多普勒技術

?信號處理算法

?各種斷面流量自動計算

該產品廣泛應用在城市排水管網（雨水管、污水管、雨污合流管）、河流以及渠道的流量在線自動監測，尤其適用于濁度大于20mg/L的流體流量測量場合，為排水管網流量模擬及驗證、內澇模擬、排水管網養護、河流水文監測及灌區信息化提供精確的流量數據。

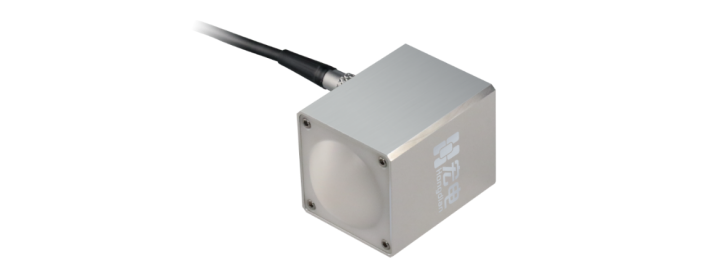

2、雷達水位計

宏電H1600雷達水位計是一款采用高頻微波雷達技術的液位探測儀器，通過傳感器發射電磁波照射水面并接收回波，由此分析獲得水面至電磁波發射點的距離。該產品工作時不受溫度氣壓、水中污染物及沉淀物的影響，主要適用于江河、水庫、湖泊、灌渠、河道等自然水域水位監測。具有低功耗、高精度(毫米級)、高可靠性、體積小等特點，設備安裝調試方便且免維護，能夠很好的滿足用戶對于產品高精度和高穩定性的需求。

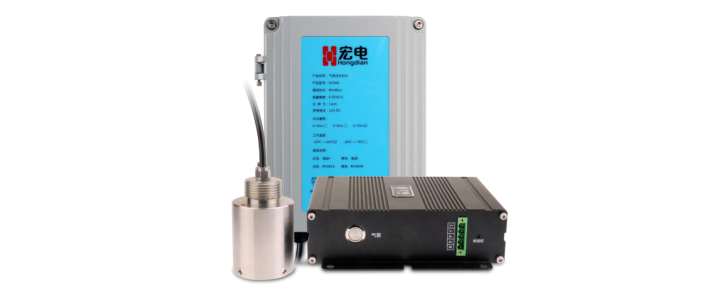

3、氣泡式水位計

宏電H1506氣泡式水位計是一款水位測量類設備，屬于基于壓力傳感器和導氣管的間接測量裝置。主要用于中小水庫水位測量、河流湖泊水位測量以及排水管道水位測量等場合，可較好地應對淤積等使用環境，安裝簡便、易于操作，可檢測水位、電壓等多種參數，能夠很好的滿足用戶對于產品高精度和高穩定性的需求。

4、窨井綜合采集儀

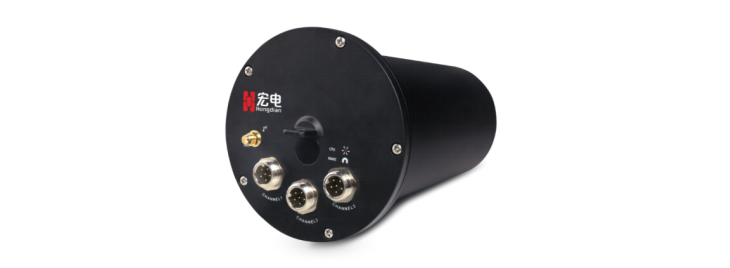

H5110-YJ窨井綜合采集儀基于NB-IoT通信，以高性能低功耗微控制器為核心，在結構上采用一體化設計理念，提供多路配套傳感器接入的接口和多個通信接口，是集數據采集、存儲、控制、通信和遠程管理等功能于一體的智能遙測數字終端設備，主要應用于窨井水位等監測場景。

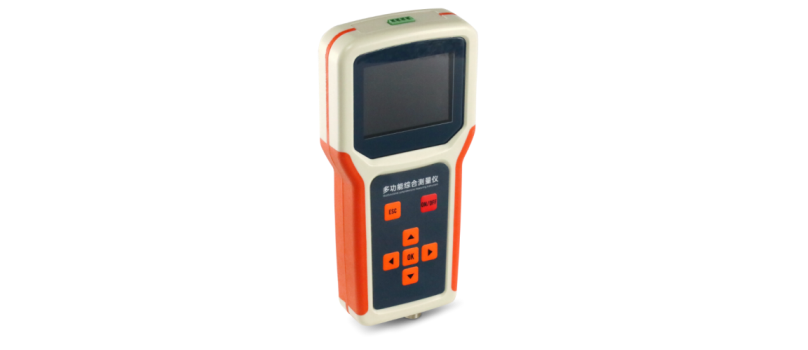

5、多功能綜合測量儀

H1611多功能綜合測量儀是一款便攜式的手持綜合測量儀器，具有2.8寸LCD顯示及7鍵薄膜操作按鍵，可配置傳感器相關參數，例如：水位、流速及流量等參數，并通過顯示屏實時顯示測量數據。支持對接RTU/PLC等設備進行數據的采集傳輸。

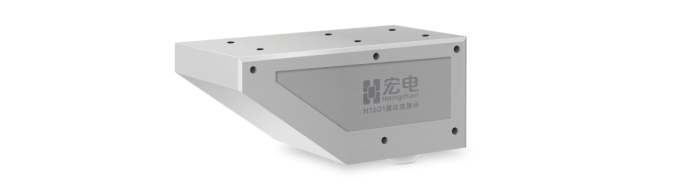

6、雷達流量計

H1601雷達流量計采用先進的平面微波雷達技術，通過非接觸方式測量水體的流速和水位，根據內置的軟件算法，計算并輸出實時斷面流量及累計流量。該產品分別使用24GHz和60GHz微波技術進行流速和水位測量，不受外部環境條件、污水腐蝕和泥沙影響，可全天候穩定工作。該產品還具有功耗低、體積小、安裝維護方便等特點，非常適合河道、灌渠等野外測量環境。

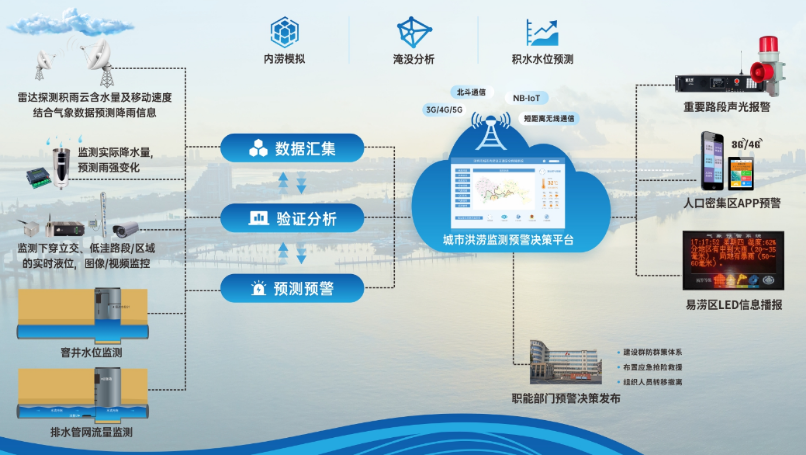

宏電城市內澇立體監測與內澇模擬系統

城市內澇立體監測與內澇模擬系統由現場監測站及監控中心平臺軟件組成，現場監測站由雨量傳感器、雷達水位計/氣泡水位計/壓力水位計、流速/流量傳感器、視頻監控、聲光報警器、LED顯示屏、遙測終端機和電源系統組成。監控中心軟件平臺可遠程監測重點區域的空中降雨量、地面產流、排水管網匯流等實時數據，基于DEM數據和管網分布信息，通過分布式水文模型實現內澇模擬、淹沒分析及積水水位預測功能。

系統功能

l一張圖的設計理念，在GIS地圖上查看各監測點的實時雨量、水位、流量及圖片；

l在線監測排水管網（雨水管、污水管、雨污混流管）的流速、水位以及流量數據，實現對管網流量的實時監測；

l支持聲光報警及LED預警信息（“允許通行”、“謹慎通行”、“禁止通行”等）發布功能；

l預警信息可通過短信推送至手機、移動端APP，可在移動端查看監測數據、預警信息；

l支持圖像抓拍及視頻監控功能，可擴展支持視頻本地存儲和實時上報功能；

l可與排污泵站實現系統聯動，根據主干管網流量、水位情況與污水處理廠的污水處理情況，實現對排污泵站的運行優化；

l可與排水泵站實現系統聯動，根據積水監測點水位變化自動控制水泵的啟停；

l通過圖片確定淹沒區邊界范圍；

l支持產匯流分析與城市內澇模擬；

l軟件平臺可實現積水水位預測。

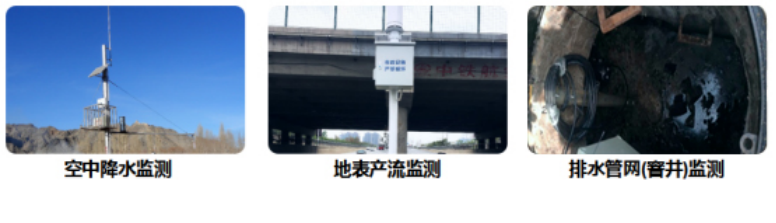

硬件部署

在空中、地表和地下管網，通過部署測雨雷達、雨量計、液位傳感器、流速流量傳感器、聲光報警器（可選）、圖像/視頻監控傳感器、遙測終端機和電源系統等，實時測量空中雨量、地表實際降雨量、監控區域?qū)嶋H液位、地下排水管網運行情況等信息，并可通過視頻/圖像抓拍進行狀態確認。

1、空中降水監測

由測雨雷達、遙測終端機和電源系統組成。在城市郊區合適位置進行中小型測雨雷達的安裝部署，以及接入當?shù)靥?/font>氣預報數值，來監測空中實時雨量情況。
