城市生命線專題周丨宏電供水管網在線監測系統，守護城市“主動脈”

信息化建設是促進和帶動水務現代化、提升水務行業社會管理和公共服務能力、保障水務可持續發展的必然選擇。水務信息化經過過去多年的不斷發展，智慧化運行的目標已經成為水務行業發展共識。隨著物聯網、傳感技術、大數據、邊緣計算等新一代信息技術發展，我國供水信息化邁入智慧化階段。

1、供水管網漏損率高，運行成本大。

部分區域供水管網老化嚴重，導致漏損率高，運行維護成本居高不下。

2、水壓監測盲區大，供水安全難保障。

傳統的人工巡檢難以實現對全部管段的實時水壓監測，發生管網破裂等事故時，難以及時發現和響應。

3、水泵房運維成本高。

二次供水水泵房分布廣泛，人工值守方式導致管理成本高，工作效率低。

4、農村供水發展需要。

農村供水普遍存在供水保障程度低、供水穩定性差、運行管護不夠及時等問題，亟需通過城鄉供水一體化，提升農村供水標準、供水管理和供水服務水平。

1、二次供水水泵房智能運維

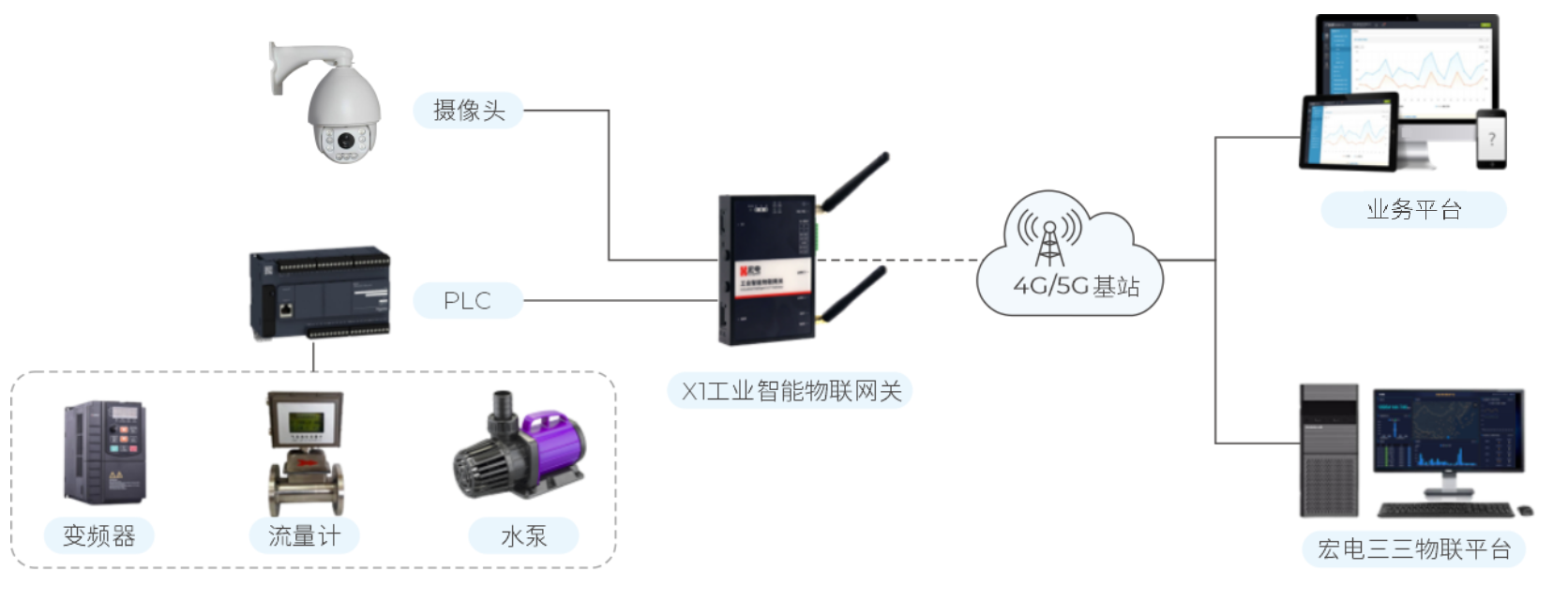

將宏電X1工業智能物聯網關與泵房現場PLC控制器、視頻監控設備連接，多方位采集泵房設備的運行狀態，將視頻圖像，水池水位，出站流量、壓力，泵站供應電流、電壓，泵的開關狀態、工作電流、電壓、頻率等數據通過4G/5G無線方式上報到業務平臺，泵房管理人員可以在業務平臺或者內部局域網隨時遠程監測站內狀態，確保供水系統的安全穩定運行。

2、供水管網壓力監測

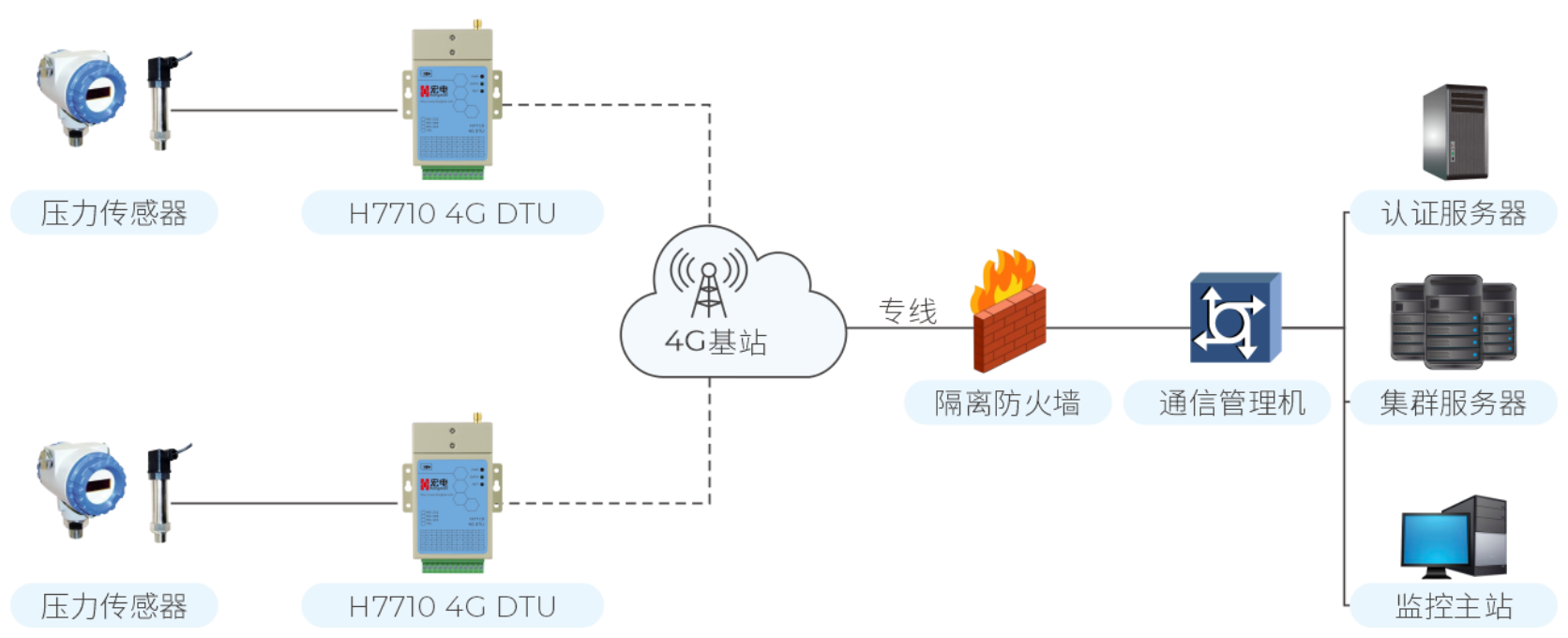

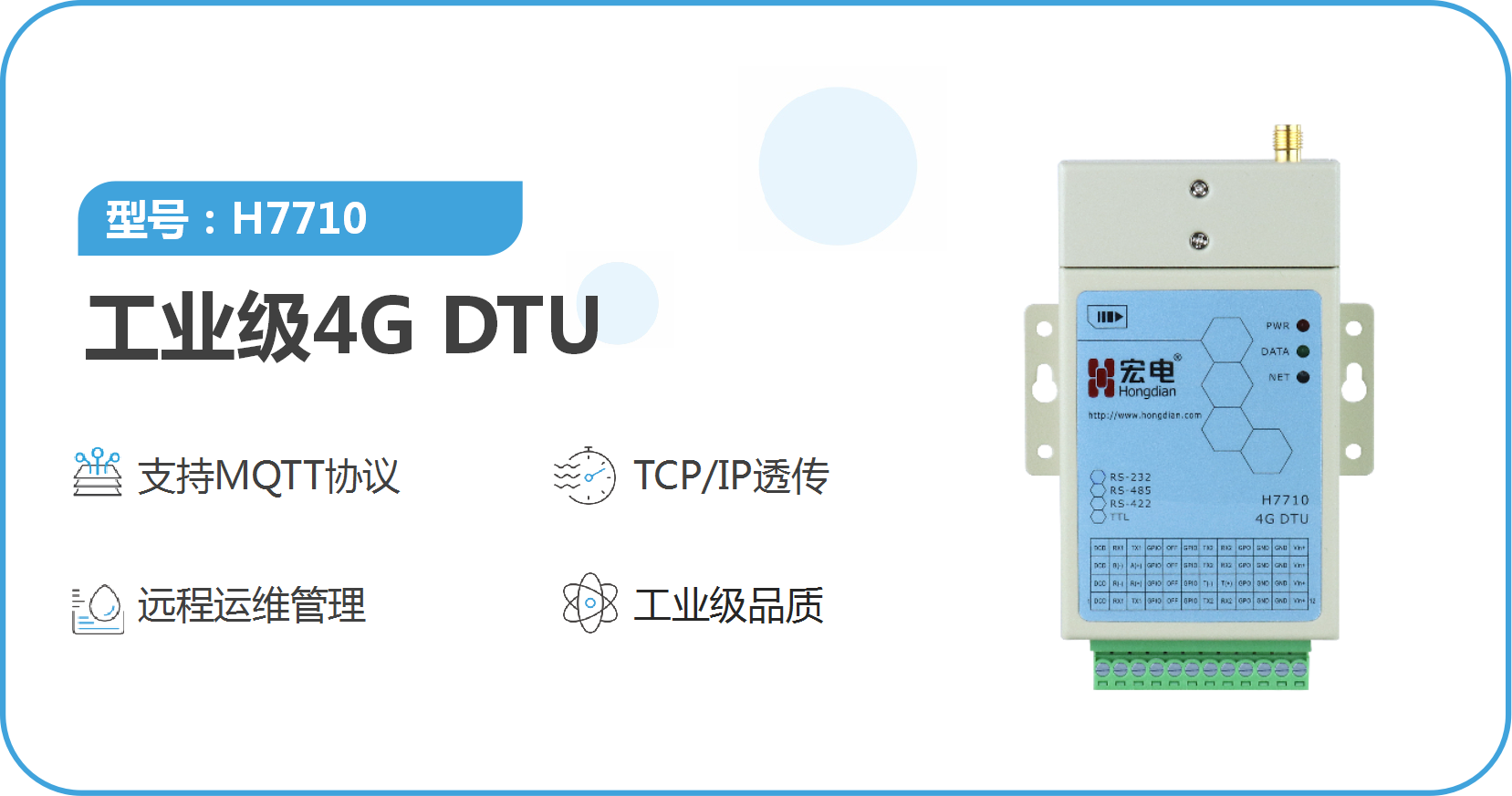

在供水管網關鍵節點布置水壓傳感器，采集管網各監測點的水壓數據，通過宏電H7710工業級4G DTU將數據實時傳輸到監控平臺，實現對管網水壓狀況的實時在線監測和異常預警，為管道漏水預測和定位提供數據，預防管網泄漏、管道破裂等故障的發生。

3、城鄉供水一體化網絡系統

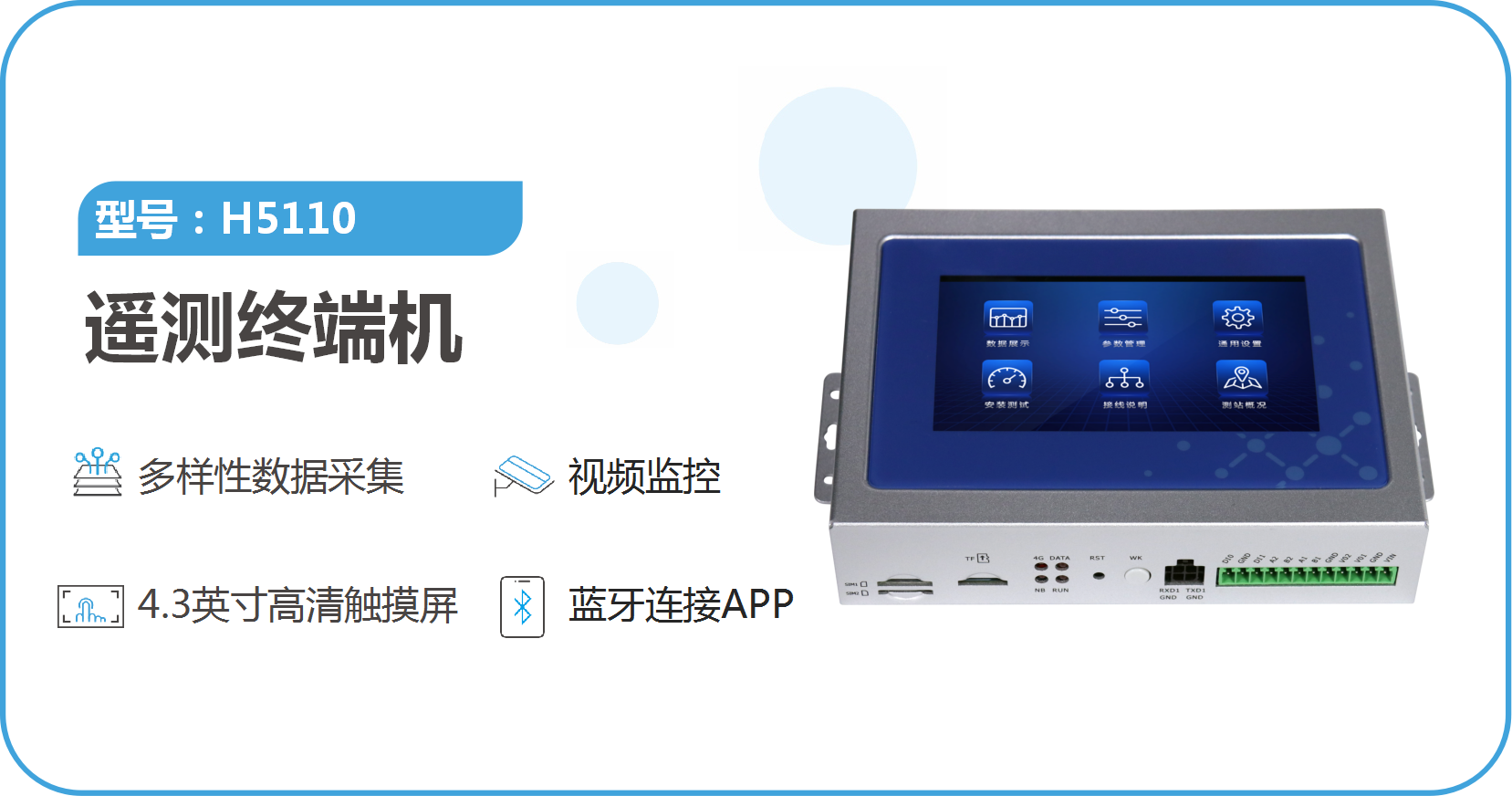

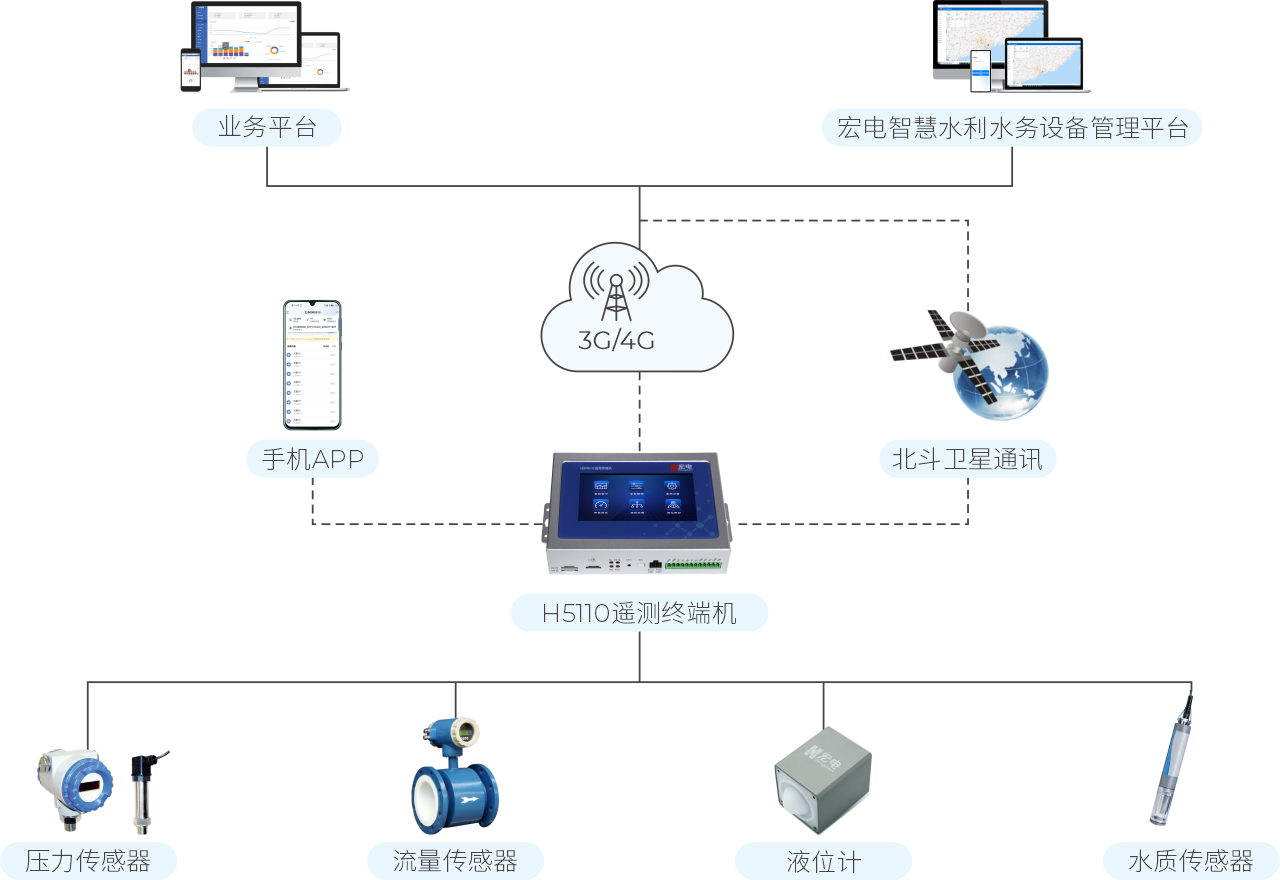

在城鄉供水通信網絡系統中采用宏電H5110遙測終端機，為水源、水廠、蓄水池、閥門、管網等監測設施站點與各供水管理站之間提供傳感器數據采集、泵閥遠程控制、數據上傳平臺和遠程運維等功能。H5110遙測終端機可以向平臺提供數據，也可以感知和控制傳感器設備；由平臺下發指令控制閥門的開合，同時感知壓力計、流量計的數據情況，適配宏電智慧水利水務設備管理平臺，可便捷地配置供水設備，實現供水場景一體化的監測管理。

1、泵房運行狀態實時監控

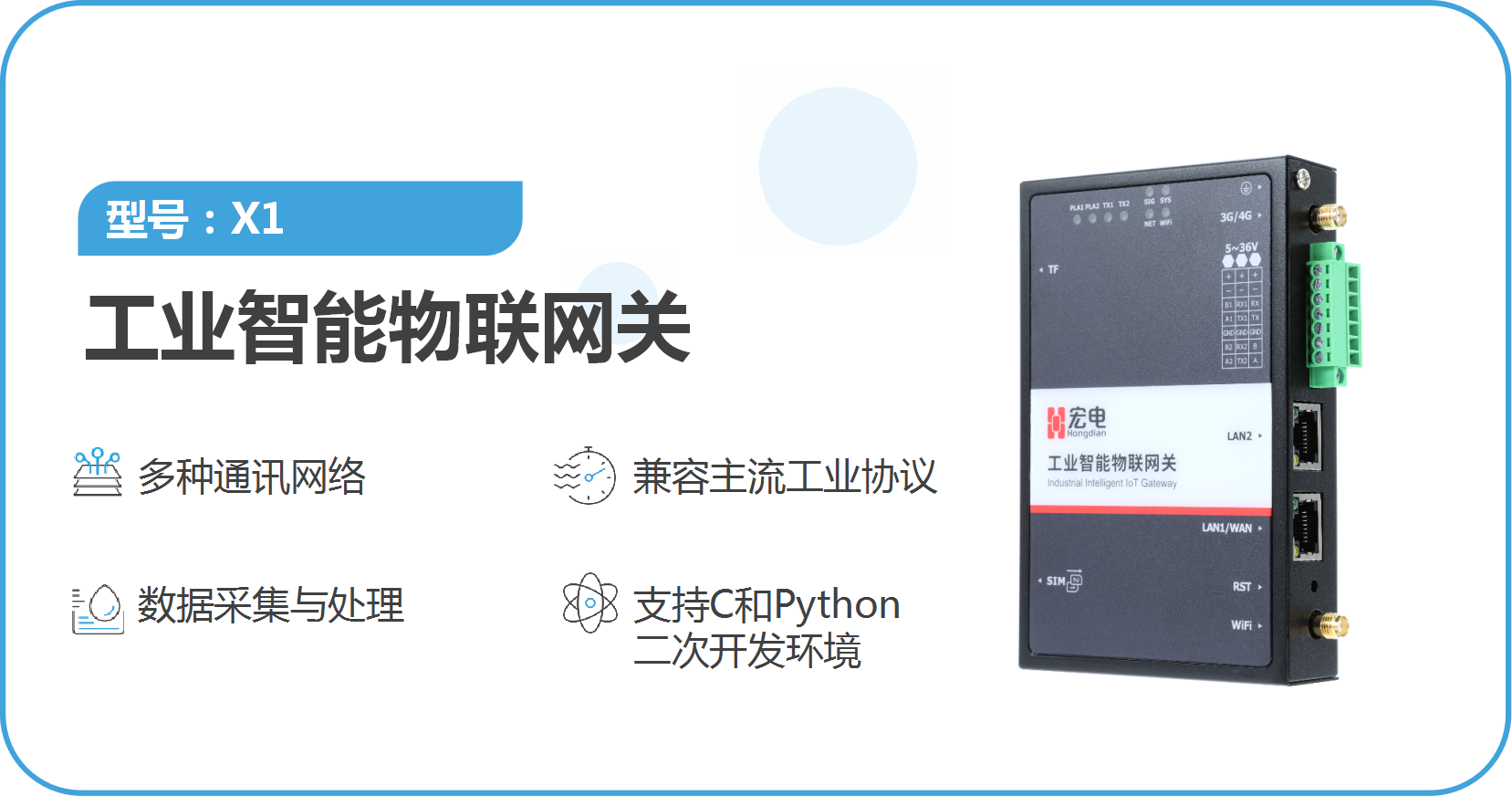

宏電X1工業智能物聯網關具有強大的數據采集和處理能力，兼容主流工業協議，支持西門子、三菱、施耐德等不同品牌PLC的私有協議，通過RS485/RS232串口或LAN口采集每臺加壓水泵啟停狀態、運行時間、工作電流、工作電壓、電能等參數，實時上傳到監控中心，實現泵房運行狀態實時監控，有助于及時發現問題并防止事故發生。

2、供水管網壓力實時監測

宏電H7710工業級4G DTU將供水管網的壓力數據實時上傳到監控平臺，實時可視化監測供水管網壓力變化情況，及時發現管網異常壓力變化，為管網安全運行提供保障。

3、城鄉供水全流程監管

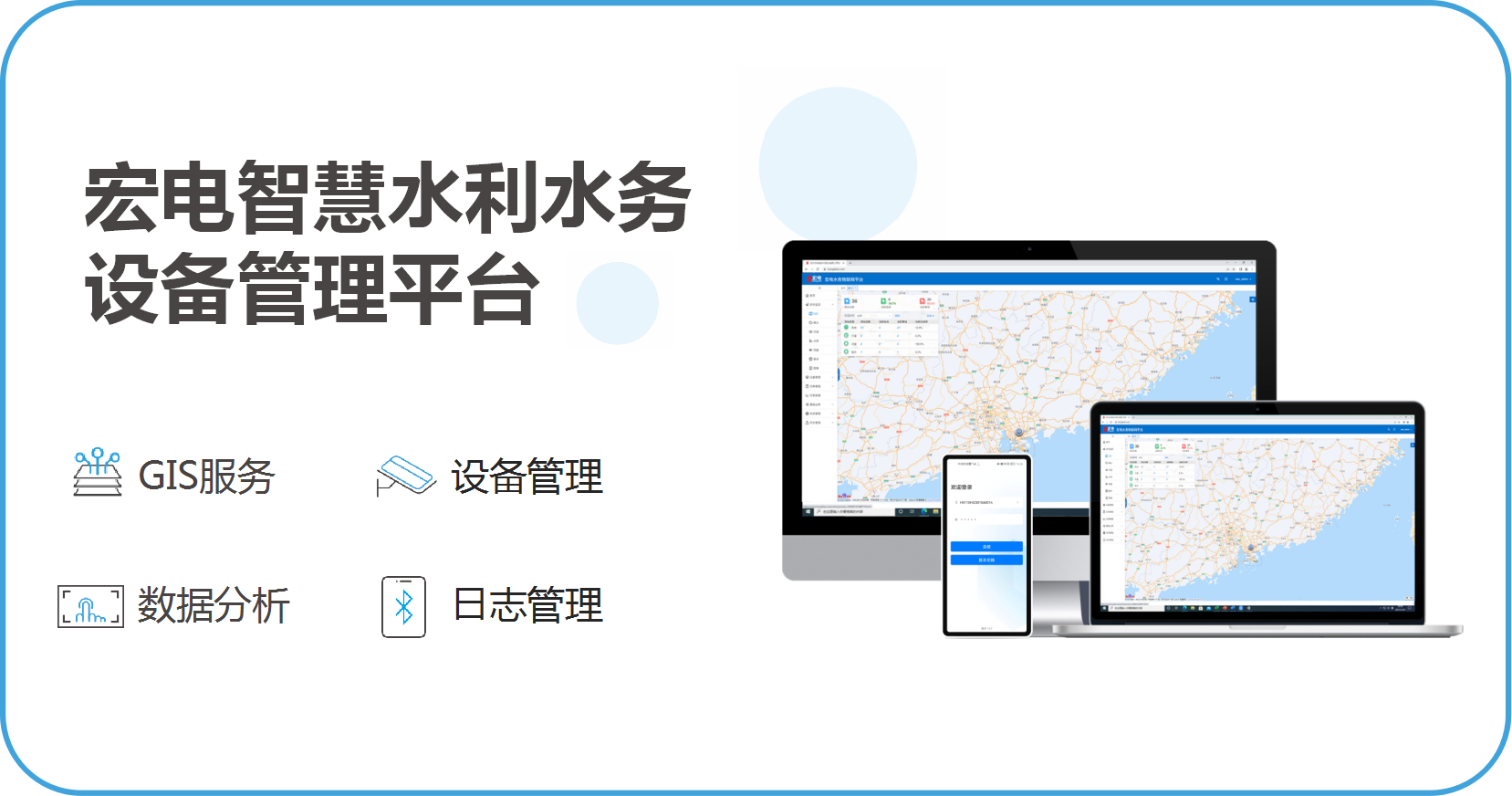

將水源地、水廠、蓄水池、管網連成整體，在供水過程中實現實時控制和監測。宏電H5110遙測終端機將對應管道壓力數據、管道流量數據、閥門狀態數據上傳至宏電智慧水利水務設備管理平臺，并以圖標形式展現，能夠直觀地看到供水鏈路的狀態信息情況，針對一臺設備下接多路閥門的場景還支持給對應閥門定制化命名區分，真正做到精細化管理。

1、運維管理降本增效。

實現對泵房的全面監控和無人值守，隨時掌握泵房運行情況，排除泵房設備存在的隱患；遠程監控設備異常及故障，實現預測性維護，極大降低管理成本，提高管理工作效率。

2、提高運行安全性和供水可靠性。

提高對供水突發事件的應變能力，發現報警和故障信息則立刻提醒工作人員，保障泵房和供水管網的安全運行。

3、供水全程監管。

實現泵站、水廠、蓄水池、供水管網、未端用戶計量從源頭到龍頭全過程的自動化、信息化管理，為管理者提供全面的數據支撐。

4、提升市民滿意度。

實時監測和發布供水管網運行數據、水質報告以及供水通知，可以最大限度保障供水安全與減少供水中斷，提高市民對供水服務的滿意度。

西北某縣城鄉供水一體化項目

沈陽市二次供水加壓站監測項目

遼寧省瓦房店市二次供水加壓站監測項目

吉林省延吉市二次供水加壓站監測項目

遼寧省丹東市二次供水加壓站監測項目

上海城鎮供水一體化項目

安徽城鎮供水一體化項目

浙江城鎮供水一體化項目

......

宏電供水管網在線監測系統實現了優化供水管網的運行管理、提高供水可靠性與安全性，達到節約成本、降低風險、滿足管理需求以及提高公眾信任的多重目標，具有顯著的經濟效益和社會效益。
