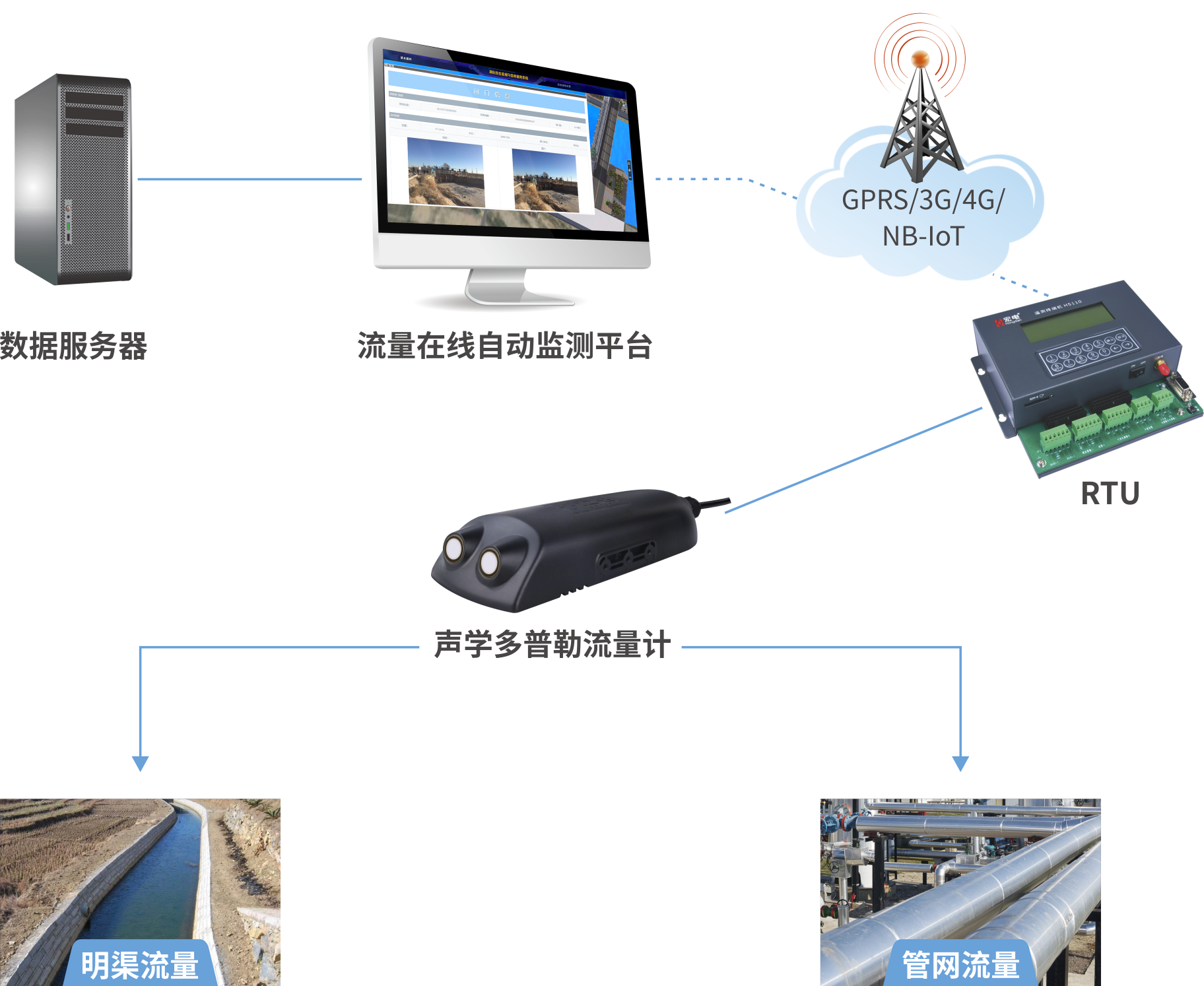

系統拓撲圖



系統架構

系統主要由現場采集單元、數據處理單元（測量主機）、通信網絡和監控中心數據服務平臺組成。系統由聲學多普勒流量計測量流體流速、水位、水溫和流量，遙測終端RTU將數據通過3G/4G/GPRS/SMS網絡傳輸至流量監測中心，監測中心結合相應的監控及分析軟件可實時對現場數據可視化監測，實現系統運行無人值守、有人管理的模式。





系統功能

1、實時監測流體流速、水位、水溫和流量，及時發現管網淤積、堵塞現象

2、支持3G/4G/GPRS/CDMA/NB-IoT等多種組網方式

3、監測窨井水位

4、及時提供管網運行預警信息

5、診斷排水管網中的瓶頸管段

6、為排水能力模擬提供基礎數據



系統核心產品

系統中使用的H1688聲學多普勒流量計是一款性價比非常高的接觸式聲學多普勒測流設備，尤其適用于濁度大于20mg/L的流體流量測量，同系列產品也可應用于固液兩相流的流量測量。具有微功耗、高精度、寬量程等特點，操作簡便，可同時檢測流量、流速、水位、水溫、剩余電量、電壓等多種參數，能夠很好的滿足用戶對于產品高精度和高穩定性的需求。與其它常規類型流量計或其它超聲波流量計相比，具有高精度、高可靠性、高性能、價格適中等顯著特點，具體技術特點如下：



1、斷面流速測量：超聲波探頭的測量截面為橢圓形，覆蓋不同縱深的流速，更接近于斷面流速；

2、測量精度高：選帶傅里葉變換(Zoom-FFT)算法保證測量結果穩定并具有毫米級別的速度分辨率；

3、結構設計獨特：通過專利保護的結構設計有效防止淤泥堵塞關鍵測量部位，減少流量計的維護；

4、低功耗設計：嵌入式軟硬件整體低功耗設計、先進的電源管理策略及科學的工作模式切換；

5、應用場景廣：濁度大于20mg/L的滿管和非滿管流量測量均可，通過選用宏電相關配件可擴展支持淤積監測功能；

6、防護等級高：IP68防水防塵等級，可滿足各種不同應用場合；

7、電路異常保護：有過電壓保護、浪涌電壓保護及電源極性反接保護，避免操作失誤引起的電氣損壞。
