項目背景

隨著3G無線業務的逐漸成熟，中國電信EVDO和中國聯通WCDMA商用業務全面啟動，利用3G技術開展無線數據應用，實現數據終端的高速、遠程接入，并提供廣域的無線IP連接，已廣泛適用于行業和企業級用戶，并在各大銀行的自助終端業務中得到大力推廣。

廣發銀行是國內最早組建的股份制商業銀行之一。目前，隨著廣發銀行業務的拓展，自助交易的便捷性和靈活性讓自助交易金額屢創新高，進一步加大了自助ATM終端應用的需求。傳統專線方式接入的成本較高，離行設備施工不便，而3G無線傳輸可以擺脫線纜的束縛，并具有設備成本低、數據傳輸安全可靠、使用靈活方便等特點，受到了廣發銀行的青睞。經過多方調研，廣發銀行最終選擇深圳市宏電技術股份有限公司作為其組網方案及無線路由器設備供應商，雙方達成了良好的戰略合作協議。

深圳宏電H7921-3G EVDO路由器組網方案采用3G無線接入技術，減少網絡建設成本，為廣發銀行ATM自助終端設備提供安全、高效、便捷地數據通信服務。

技術方案

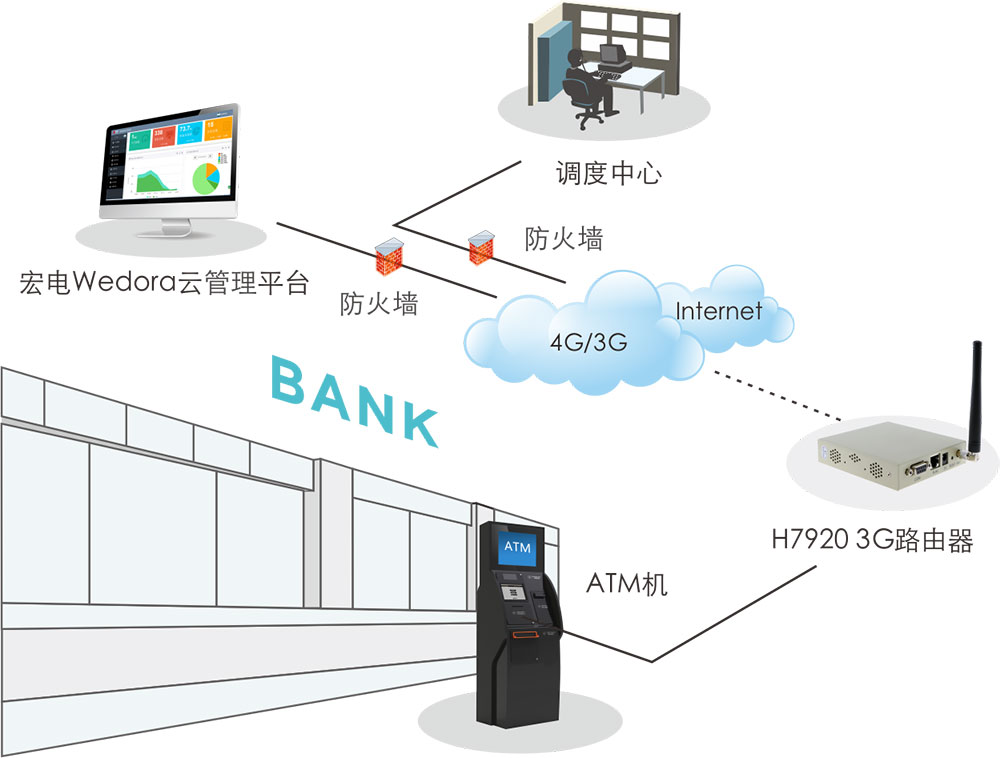

1. 方案拓?fù)鋱D

深圳宏電以實現數據安全、穩定傳輸為出發點，對系統進行了合理的規劃和設計。基于部分地區尚未實現3G網絡覆蓋或3G信號不足的情況，系統設計無線網絡終端向下兼容2.5G網絡，一旦出現3G網絡異常，系統能自動切換到2.5G網絡，保證數據鏈路建立的可靠性。方案選用中國電信的EVDO網絡，完全滿足銀行自助終端交易數據的需要。

在本方案中所有銀行自助終端側面配置宏電H7921 3G無線路由器，終端通過3G網絡接入系統；各地市分行通過DDN專線接入網絡，所有3G終端所采用的UIM卡申請電信的VPDN業務，所有非VPDN業務的卡則無法登陸專有網絡，整個網絡結構邏輯上與運營商的商用網絡是隔離的，保障了數據傳輸?shù)姆€(wěn)定和安全。

2..方案特點

1）設備上電后自動撥號，無需人為的干預，維護簡單；

2）提供基于Web 的系統配置和維護接口，支持遠程維護；

3）強大的網絡管理功能，適合行業應用；

4）提供永遠在線和按需撥號兩種方式，按需撥號方式在需要傳輸數據時才與數據中心建立連接；

5）利用IPSec隧道化協議、3DES加密技術、數字簽名、數據認證和密鑰交換技術，構建VPN虛擬專用網；

6）提供基本的路由功能，可用于多臺設備共享上網；

7）性價比較高，是中小型業務網的理想選擇；

8）系統改造的代價非常小；

9）網絡易于擴展；

10）提供遠程升級和重啟動的功能。

項目優勢

（1）網絡建設成本

專線方式：大多數銀行自助終端采用RS232接口聯網后通過一條專線連接到銀行數據中心。專線方式線路傳輸質量更高。

3G無線傳輸方式：由于3G業務按數據流量收費，基于3G的銀行自助終端機數據傳輸費用十分低廉，運營費用較有線通信銀行自助終端系統低廉。

（2）靈活性

3G無線接入的最大優勢是使現有的銀行自助終端系統擺脫有線通信網的制約，由于3G覆蓋范圍廣，采用無線接入銀行自助終端機在手機可以使用的地方都可應用，可應用于各種場合。更加靈活地配置銀行自助終端設備，擴大刷卡服務范圍。

（3） 可靠性

宏電H7921 3G無線路由器，采用工業級設計，自帶看門狗和遠程維護功能，來保證設備工作的可靠性；同時H7921-3G EVDO設備具備斷線自動重連，WAN口流量檢測，ICMP檢測等鏈路恢復機制，來保證數據鏈路的正常。并且H7921-3G EVDO向下兼容CDMA-1X網絡，在3G網絡異常時可以切換到CDMA-1X網絡，來保證數據傳輸鏈路的可靠性；

由于自助終端機安裝在公共場合，為了避免天線外漏受到破壞，本系統采用無人值守天線，可以固定在自助終端機殼上，避免破壞。

（4）高速率

傳輸速率高。目前，EVDO實際數據傳輸上行速率在500-800Kbps之間，WCDMA實際數據傳輸上行速率在1.5Mbps-2Mbps之間，而一般每次刷卡業務的數據傳輸量在幾K至10Kbps之間，3G網絡上行傳輸速率遠遠可以滿足。

項目意義

使用深圳宏電H7921 3G EVDO路由器組建銀行自助ATM通信網絡系統，建設成本低，并實現了離行自助設備業務數據安全、靈活、高效地交互，提高了銀行自助服務技術水平，為廣發銀行自助服務業務拓展提供了有效網絡通信支持。
