塔吊機械無線安全管理系統

多年來，塔吊以其高效率的垂直運輸能力，在建筑行業得到大量應用。隨著國內房地產事業的蓬勃發展，建筑工地越來越多，塔吊也越來越多，隨之而來的安全隱患也越來越多，各種類型的塔吊安全事故不斷的再發生，也已經成了建筑工地重大安全事故最亟待解決的一個問題，對人民、企業和社會都造成了不可估量的經濟損失。各種違規操作，超載作業和缺少安全保護機制是主要原因。如果要加強工地現場的安全，必須要有一種方式來對塔吊的使用和操作進行嚴格而有效的監管。

針對塔吊安全行業存在的問題，深圳宏電技術股份有限公司依托自己在互聯網+行業豐富的經驗，基于豐富的網絡接入產品，為塔吊安全行業市場構建了一套基于互聯網+的基礎解決方案，有效的解決了塔吊安全存在的漏洞，數據視頻業務的高效、穩定、快速傳輸?shù)膯栴}，廣泛應用森林火險，電梯安全行業等。

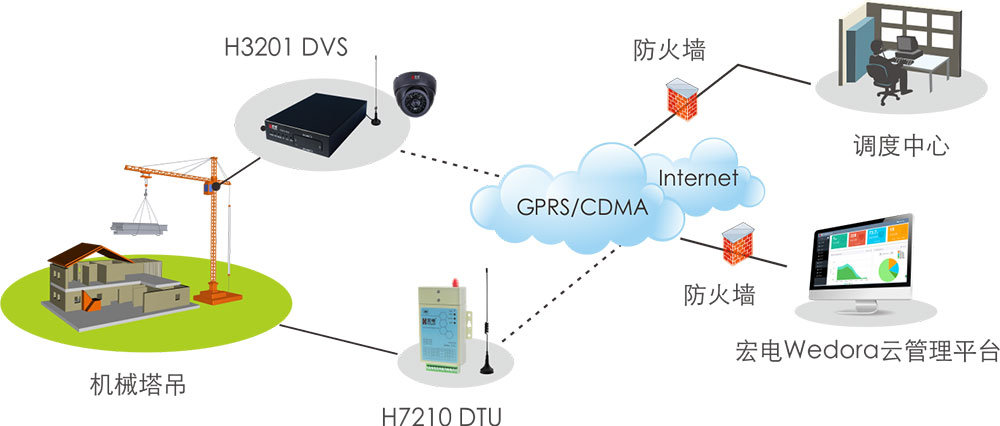

系統拓?fù)鋱D

宏電塔吊機械安全管理系統，主要由塔吊機械控制系統，高清攝像頭，宏電H8504視頻路由器以及視頻監控平臺

通過宏電H8504視頻路由器，可以把建筑施工現場的監控圖像實時傳輸?shù)揭曨l監控平臺，并且可以保存監控錄像，中心工作人員可以試試觀察現場情況，及時發現違規違法操作，減少塔吊安全事故的發生概率。

本方案主要是由現場終端，運營商移動專網網絡以及數據監控中心服務器等組成。利用DTU、視頻、傳感器、無限物聯網通訊技術以及安全監控系統軟件等組成的一套系統可以有效的解決目前該行業所存在的問題。通過傳感器來采集現場施工時塔吊的各種數據如塔吊角度，工作時起重量，起重力矩以及回傳角度等，數據通過DTU功能傳回?cái)?shù)據中心，數據中心的安全監控軟件將受到的數據顯示在系統界面上，工作人員可以通過數據了解現場的情況。視頻通過以太網走無線網（LTE），將現場畫面?zhèn)鞯奖O(jiān)控平臺，這樣可以試試觀察現場人員的操作以及工作情況等等。

塔吊安全監控終端主要由塔吊控制模塊，設備供電模塊以及高清視頻攝像頭組成，監控人員可以隨時觀察現場情況

網絡傳輸層主要是由宏電H8504視頻路由器設備負責，通過LTE 4G 網絡將塔吊現場所有的視頻監控實時傳到監控中心，塔吊的控制模塊也可以通過RS232/485和H8504連接，通過H8504的DTU功能監控中心的工作人員可以試試控制塔吊的操作。

中心服務器監控視頻墻，宏電視頻監控平臺，塔吊控制組態軟件，web服務器以及數據庫等組成。

系統功能

該系統綜合應用微電子技術，信息傳感技術，物聯網無線通訊技術的高科技智能產品,實現對塔機工作狀況的實時安全保護監測。通過對塔機起重量傳感器、幅度傳感器、高度傳感器以及角度傳感器等輸出數據進行分析處理，實現：系統工作時起重量、起重力矩、小車幅度、吊鉤高度以及回轉角度的實時監控，能自動、可靠的保證塔機的工作始終處在該塔機起重性能曲線（或負荷特性表）所限制的范圍內一旦探測到可能超載或超力矩時將先預警，直至報警并通過此塔機的控制系統來動作，自動限制這種操作的繼續，盡可能的避免因操作者的疏忽或判斷失誤而造成的安全事故，極大的保證了塔機的安全使用同時該系統能夠?qū)崟r(shí)記錄塔機作業中的危險工況，為事故的分析處理提供可靠的依據。

系統優勢

通過基于宏電無線通信的塔吊遠程管理系統，系統應用對相關部門工作帶來極大便利：

1、塔機司機：違規操作及時提醒，預警機制提高安全意識，方便操作，消除隱患

2、建設單位及監理單位：實時獲取塔機安全數據，及時進行整改，消除安全隱患

3、塔機所有者：隨時掌握塔機運行狀況，了解塔機司機的操作水平，消除安全隱患

4、監管部門：徹底解決人工無法實時監控安全生產狀況的問題。實時掌握違規操作情況，事前消除隱患，事后分析總結，提高科學管理水平。

5、塔機銷售商，能及時獲得塔機運行狀態，是否及時維修保養，故障排查等。

方案價值
吊機械無線安全系統給企業和工人提供高可靠性的安全保障，通過采用塔吊機械無線安全系統，減少現場的事故發生概率，提高工人塔吊安全操作水平，對現場塔吊機械的工作狀態有了合理的管理和統計。
.應用領域
塔吊機械無線安全系統解決了施工現場的安全和管理的問題，是DTU和視頻的一種成熟應用方案之一，可以廣泛應用于城市供暖(換熱站)、智能電梯管理系統等等行業。

配套產品

本方案應用宏電低功耗GPRS無線通信DTU H7710,擔當塔吊機無線組網與數據傳輸。通過GPRS/CDMA/WCDMA/EDGE/EVDO/TD-SCDMA等無線網絡接入Internet，并與系統控制中心的服務器建立連接，為塔吊現場數據、遠程監控中心發布的控制命令等數據建設透明的傳輸通道。
