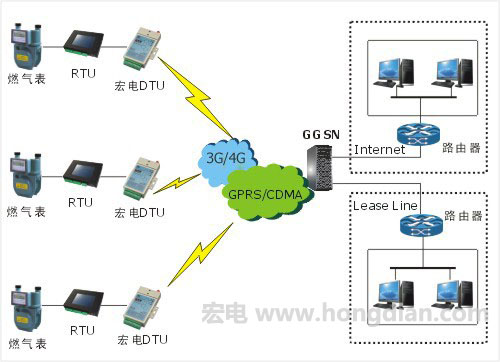

系統由中心站和監測站組成，主站負責監控和管理，監測站采用RTU模塊實現數據采集、存儲、控制及上傳。監測站各種監控傳感器首先連接到采集器RTU，監控數據由傳感器通過信號線到RTU，RTU通過RS232/458/TTL接口與無線數據終端連接，監控數據經過協議封裝后放松到GPRS/CDMA無線網絡，通過無線網絡將數據送至監控中心，實現監控數據和監控中心系統的數據通訊。采用的傳感器包括溫度傳感器、濃度傳感器、氣量傳感器、壓力傳感器等，輸出為電壓、電流模擬信號，具體情況可更具實際需要增加或改變相應的傳感器。

1、實時在線特性，系統無時延，系統能夠同時實時收取、處理多個所有監測點的各種數據，無需輪巡就可以同步監測點的時鐘可很好的滿足系統對數據采集和傳輸實時性的要求。

2、遠程儀器設備控制：采用GPRS雙向傳輸系統，支持PPP協議、TCP/IP協議、UDP/IP協議，監控中心可以反向實現對儀器設備的時間校正、狀態報告、開關以及其他監測、控制等功能，支持遠程升級和維護。

3、自動檢測網絡連接狀況，斷線自動連接、設備自診斷、自恢復。

4、可充分利用現有GSM網絡，設備安裝即接通，而采用超短波通信時需要充分考慮現場環境，還需要配備天線鐵架等附屬設備。

5、干擾設計，適合電磁環境惡劣的應用需求，安裝調試簡單，建設周期短：利用現有成熟GSM網絡，系統投入運行時基本不需要調試，安裝簡捷。

H7710 工業級 GPRS DTU（通用版）是基于GPRS 數據通信網絡的終端產品，采用工業級端子排接口，產品設計符合工業級標準，內嵌PPP、TCP/IP、DDP等多種協議，可實現用戶設備到數據中心遠程透明數據通信。接受訂制化開發需求。

(1) 多種工作模式選擇(透明和非透明)；

(2) 永遠在線；

(3) 支持本地數據激活；

(4) 軟硬件多重看門狗機制；

(5) 內嵌完備的PPP，TCP/IP協議棧；

(6) 協議擴展功能；

(7) 內置ppp心跳機制，防止DTU被基站休眠；

(8) 應用層心跳機制，保持應用層穩定連接，適時檢測連接狀況；

(9) 可升級固件程序；

(10) 支持中國宏電M2M設備云管理平臺，可進行遠程管理；

(11) 嵌入式處理器，支持高速處理協議和大量數據；

(12) 設備上電聯網成功率100%；

(13) 穩定性：7x24小時；

(14) 設備斷網后自動聯網成功率100%。

系統價值

隨著工業供氣的發展和用戶對供氣要求的不斷提高，為了確保供氣管網安全、穩定、經濟運行，提高燃氣管理效率，實現燃氣網現代化管理水平，采用燃氣管網無線監控系統對燃氣網進行集中監控和量化管理已是當前發展趨勢。燃氣管網無線監控系統對于熱力公司提高供熱效率、降低運行成本，同時可以減少各監測站的長期值守人員，極大的降低管理費用具有非常顯著的經濟效益。
